進入圖解軍武》曾讓共軍霧煞煞 天劍二型飛彈家族威力再升級
自由時報《軍武頻道》運用圖解軍事新聞方式，帶您瞭解我國的防空主力天劍二型防空飛彈。（圖片擷取自中科院；記者吳哲宇製圖）
〔記者吳哲宇／台北報導〕根據國防部最新送至立法院外交及國防委員會的書面報告揭示，「野戰防空系統」陸射劍二飛彈，去年依年度計畫量產19輛機動儎台，經參數調整及實施多次現地驗證，已於上月底複驗合格，並在5月9日驗車交軍。
除了陸射型天劍二型飛彈之外，還有最初研發的空射型劍二與海射型劍二。很明顯的，劍二飛彈作為一款中程防空飛彈，已成為我國三軍的通用飛彈，也是我國國防自主的重要成果。自由時報《軍武頻道》運用圖解軍事新聞方式，帶您了解我國的防空主力天劍二型防空飛彈。

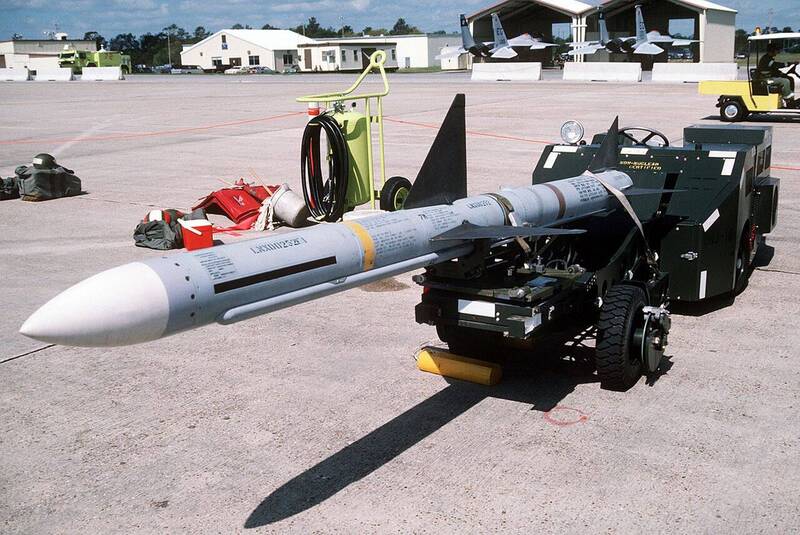

美軍的AIM-7麻雀飛彈，可看出其與天劍二外型相似。（圖片擷取自美國國防部）
台灣版麻雀飛彈
天劍二型與天劍一型的天劍計畫，是整個IDF戰機計畫下的子項目，作為IDF戰機搭配的空用武器。天劍一型為仿製響尾蛇飛彈，外觀與性能上都非常相近；天劍二型模仿的則是麻雀飛彈，因此早期國內外媒體及共軍都認為天劍二型與麻雀飛彈一樣，皆是半主動雷達導引系統，直到後來才發現是主動雷達導引系統，讓共軍大吃一驚。而從種種跡象來看，普遍認為劍二的研發有很大程度來自美國的技術支援。

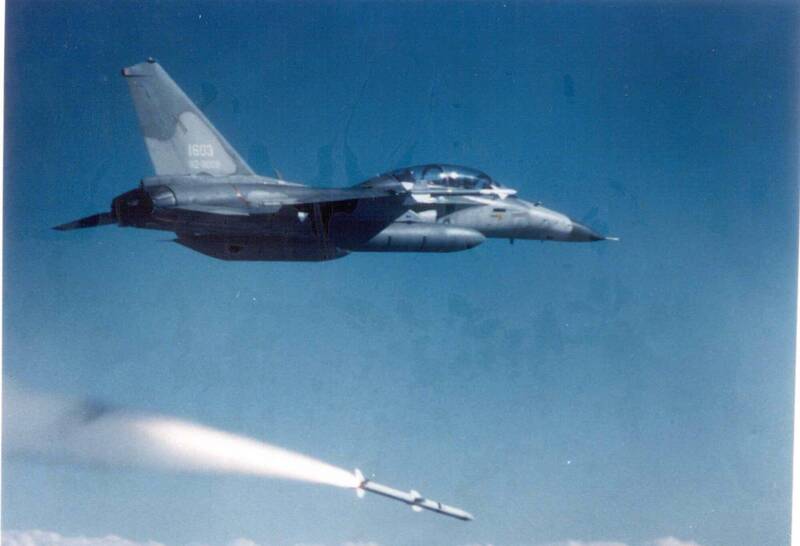

圖為天劍二型試射。（圖片擷取自中科院網站）
世界前沿的性能
最初研發的空射型劍二採單級固態火箭推進， 最大速度4馬赫，有效射程約60公里，導引方式為中途慣性導航加上資料鏈指令更新、終端主動雷達導引，配備一個22公斤高爆預鑄破片戰鬥部。海射型則因從零高度發射，飛行速度為2.4馬赫，射程約30公里。陸射型則為15公里。
半主動/主動雷達導引最大不同點在於半主動雷達導引的雷達訊號是由發射飛彈的載具負責提供訊號。主動雷達導引則是由飛彈本身攜帶的雷達發射訊號，而這也是共軍大吃一驚的原因，因為代表飛彈本身具備獨自搜索目標的能力，干擾飛彈的難度大大提升。當時天劍二型的研製使我國繼美、蘇、法之後，成為世界第四個裝備主動雷達導引中程空對空飛彈能力的國家。

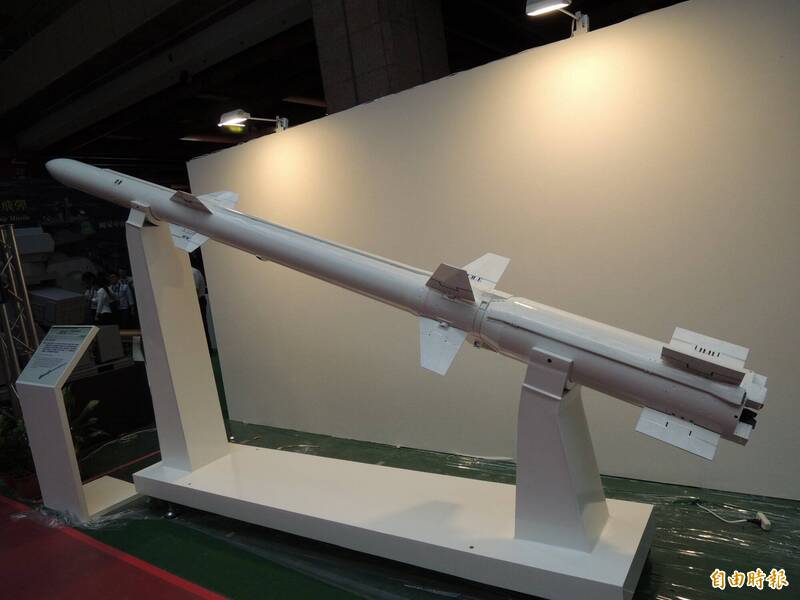

圖為海射型天劍二，海劍二多了一截助推火箭，此外彈翼皆為折疊式，同時彈體尾端黑色處有四個可動燃氣舵，協助飛彈轉向。（資料照）
海射型劍二
空射劍二量產不久後，中科院就開始了海射和陸射型劍二的研發。一直缺乏有效防空的海軍對此非常有興趣，特別是在購入拉法葉級巡防艦後，其艦上只能白天接戰、手動操作的海欉樹飛彈讓海軍困擾不已。
但海劍二為了達到垂直發射的理想性能，首先要解決飛彈垂直升空後，迅速轉向的問題；其次則是海上快速裝填、彈翼摺疊的問題；還有零件要克服海水腐蝕的問題；最後則是要克服飛彈、發射器與船艦戰鬥系統相容的問題，因此研發二十多年才有具體成果。近年國艦國造的玉山艦和沱江級搭載的海劍二，有加裝助推火箭，以及可動燃氣舵，以增加飛彈射程及機動性。

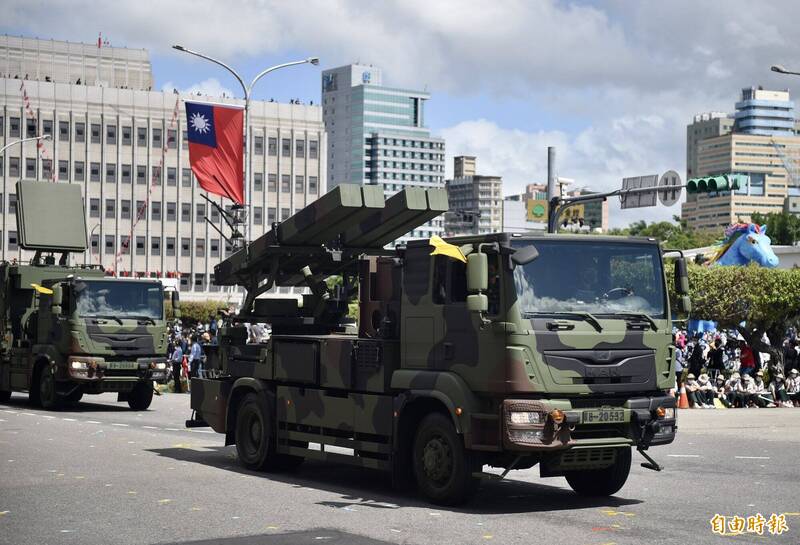

中科院原展示的系統包含「野戰防空相列雷達」、「陸射劍二」和自製40快砲，最後陸軍只採購劍二。（資料照）
陸射型劍二
除了好的飛彈，還需要好的射控及追蹤系統才能發揮其功效，才能形成一套完整的飛彈發射系統，並能同時在海上與陸上使用。陸射方面研製時是結合「野戰防空相列雷達」、「陸射劍二」和自製40快砲，形成一個新型的低空短程防空系統，但由於當時的防空飛彈指揮部軍種定位不明、陸軍認為天劍一型配合復仇者防空飛彈系統即可，同時受到阿帕契及黑鷹直升機的經費排擠而沒有採購。直到隨著鷹式飛彈退役，且由於作戰型態改變，為彌補短中層中間空域的空檔，國防部還是在2020年決定採購，但最後購買的野戰防空武器系統只有陸劍二及雷達系統。

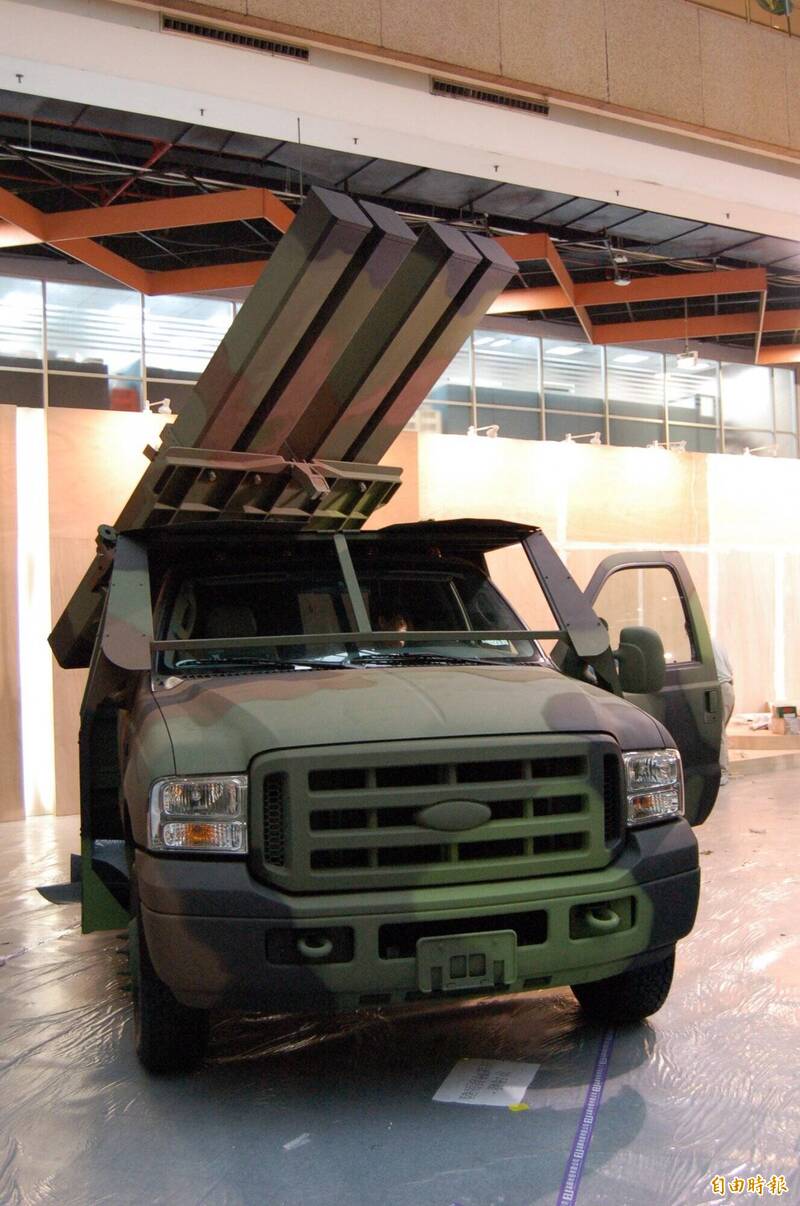

中科院展示的另一款低成本版陸射劍二，由四輪悍馬車作為載具。（資料照）
天劍二將成未來主要防空網
目前空射型劍二已完成性能提升，速度提升至6馬赫、射程提升至100公里。而中科院另外有一型天劍二反輻射飛彈，據傳將配賦在IDF戰機上，但消息極少，甚至有專家認為並沒有量產，只是中科院欲藉掌握關鍵技術，來說服美國出售同等級武器的AGM-88反輻射飛彈。
海劍二除了目前沱江級、玉山艦是裝備傾斜式發射箱之外，未來的拉法葉級軍艦性能提升、輕型巡防艦則會採用法方指導丶中科院研製的「華陽」垂直發射系統，將可大幅提升軍艦的防空戰力；陸射劍二部分，目前飛彈及發射車已經進行量產，未來將汰換老舊的檞樹飛彈車，成為國軍地面部隊新一代野戰防空利器。

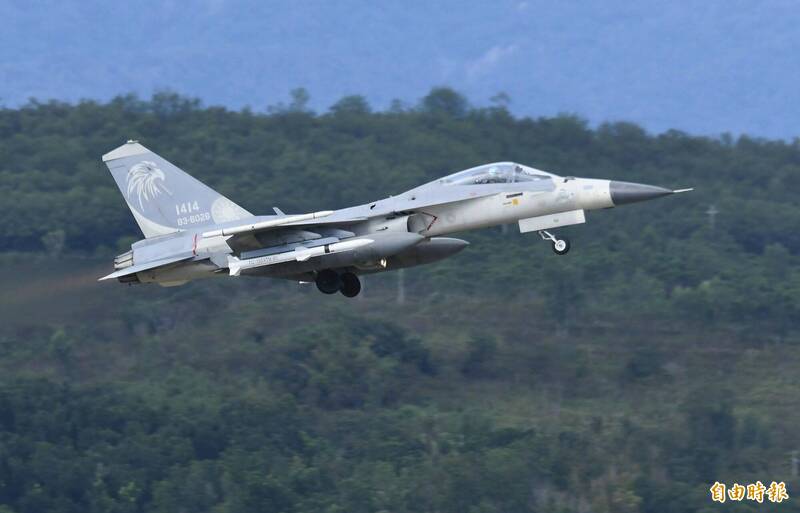

IDF的專用彈天劍二型目前正在進行性能提升，又叫劍二C型，射程提升至100公里，速度提升至6馬赫，並增強電子作戰能力。IDF戰機搭載原形及增程型，讓其有2長2短的選擇。目前已進入量產階段。（資料照）
