進入軍武百科》快速布雷艇水雷種類分不清？這些「眉角」讓你輕鬆搞懂
上週六（11日）海軍營區開放活動中，快速布雷艇所展示之四款現役「萬象」水雷，由左至右依序為萬象二型繫留水雷、沉底水雷，萬象一型柱型沉底水雷、錐形沉底水雷。（資料照，記者方賓照攝）
〔記者陳治程／台北報導〕海軍上週六（11日）於高雄新濱海軍基地舉辦營區開放，獲民眾熱烈迴響，而在三艘首度對外公開的軍艦中，相較萬噸級「玉山艦」、沱江級巡邏艦「塔江艦」，外型簡潔而輕巧的快速布雷艇就顯得低調許多。不過快速布雷艇作為未來近海防衛的有力助手，其所搭載的「萬象一型」、「萬象二型」等共四款水雷，在外型設計和打擊威力上，其實有著不少細緻的差異存在！接下來由《軍武頻道》與你一起帶上放大鏡，仔細透析這些水雷規格間的「眉角」。

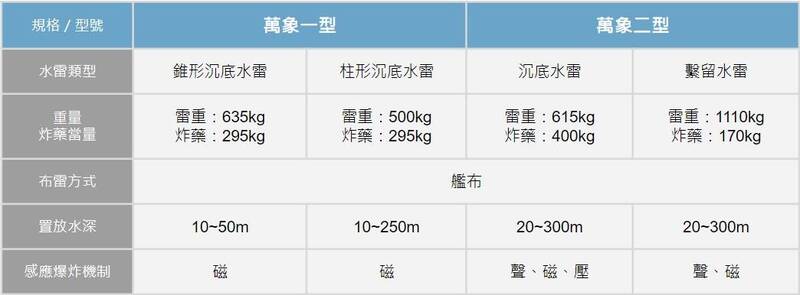

萬象一型、二型水雷性能諸元比較。（記者陳治程製圖）
萬象水雷各勝擅場 一型輕而強悍 二型深藏不露
就水雷類型而言，萬象一型的兩款水雷皆屬「沉底雷」（Bottom Mine），萬象二型則發展出「沉底雷」、「繫留雷」（Moored Mine）兩種構型。
在部署特性、爆炸威力方面，萬象一型兩款水雷的雷重和最大布雷深度雖不及萬象二型，但其內含的炸藥當量（TNT）仍達295公斤，且採磁感應方式觸發，也就是說，若將萬象一型置放於如台灣海峽這樣的淺水海域中，對於敵軍的水面船、艦、艇等武器，會面臨因改變水雷磁場而觸發爆炸的風險，能起到相當的敵嚇阻及反制作用。
萬象一型錐形沉底水雷。（記者陳治程攝）

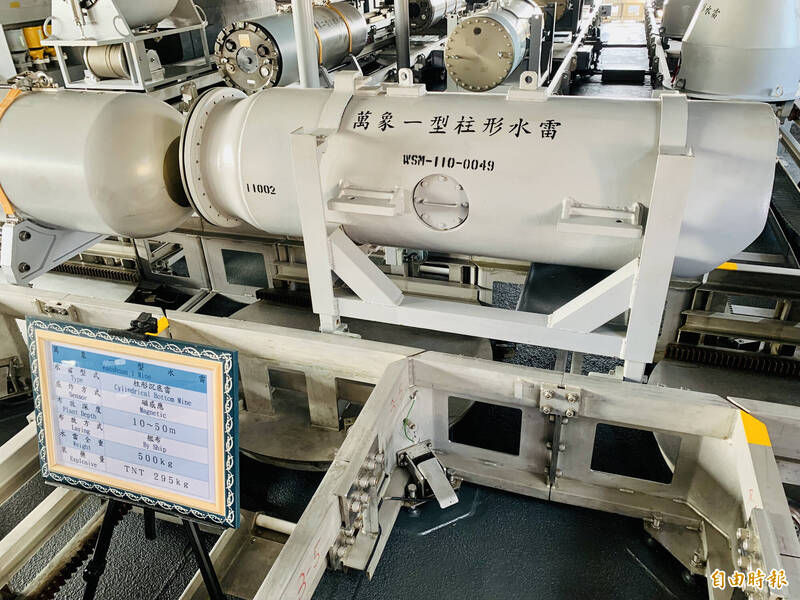

萬象一型柱形沉底水雷。（記者陳治程攝）
而「萬象二型」的雙構型水雷，除類型、外觀設計上異於前者，在布置性能、觸發機制上也有所進化。
以萬象二型沉底水雷來說，它便是能以磁、聲、壓三種非接觸方式感應爆炸的構型，615公斤雷重卻有著400公斤的炸藥當量，能在200公尺以下的深海區對敵潛艦予以強力打擊；萬象二型繫留雷的性能與戰術定位則些許不同，雖僅能以聲、磁感應觸發爆炸，且炸藥當量僅170公斤，但300公尺的置放水深，透過多枚繫留雷成排串連，能有效形成水下戰場防衛鏈，面對台海周邊有遭敵實施反介入／區域拒止（A2/AD）的風險時，該型水雷能有效反制敵方封鎖，進一步確保運補支援暢通無虞。
萬象二型繫留水雷。（記者陳治程攝）

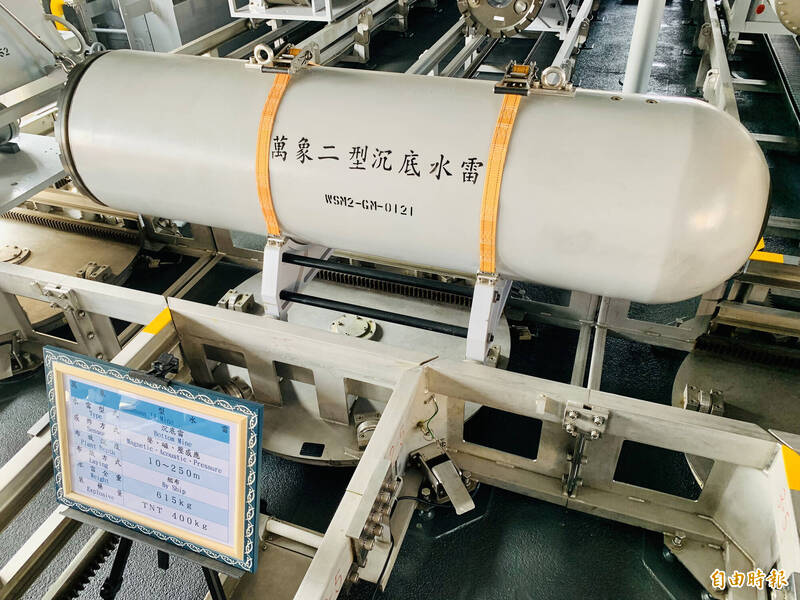

萬象二型沉底水雷。（記者陳治程攝）
水雷都長差不多？這些水雷外觀有你不知道的「眉角」
現代的水雷外型大多和潛艦發射的魚雷高度相似，圓頭且細長的雷體，能有效降低水中阻力，避免大團水流、甚至是洋流給沖離布置點，如萬象二型沉底水雷的流線設計便是一例。
但說到萬象一型的「錐形沉底雷」和「柱型沉底雷」，據快速布雷艇的海軍官兵表示，前者的筒狀雷體斜切面是為最大程度減少投雷的水面衝擊而設計，以提升該水雷布置時的耐震性與成功率；後者的柱狀設計，則是設計時有納入戰機空投的任務考量，因而才打造成柱狀、如大型空投炸彈般的俐落外型。
