進入圖解軍武》雄風二型內構大解密！台版魚叉飛彈不斷升級戰力翻倍
雄風二型飛彈儘管已服役多年，不過其可靠的設計與成熟的構造，至今仍然為我國反艦飛彈基礎戰力；透過罕見拍攝到的內構解析畫面，我們可以更深入的一窺飛彈的組成。（記者劉宇捷攝影/製圖）
〔記者劉宇捷／台北報導〕國軍本週執行「海空精準飛彈射擊操演」，除先前射擊的愛國者二型、天弓三型等防空飛彈外，接續是射擊雄風二型及雄風三型等反艦飛彈；其中，雄風二型飛彈儘管已服役多年，不過其可靠的設計與成熟的構造，至今仍然為我國反艦飛彈基礎戰力，透過本報罕見拍攝到的內構解析畫面，我們可以更深入的一窺飛彈的組成。
雄風二型飛彈作為一款亞音速的反艦飛彈，其設計相對極音速飛彈等彈種更成熟穩定，飛彈的內部配置參照了美國的魚叉反艦飛彈，彈體大致可分為前半導引及炸藥的戰鬥部、中段的燃料部及最後的動力部，包含固態火箭組成的助推器部分。而引擎動力採較普遍的渦輪噴射引擎，進氣道由於受彈頭部影響，改位於艦身中段下方設有凸出的吸氣管道，這與魚叉飛彈的內凹設計有所不同。

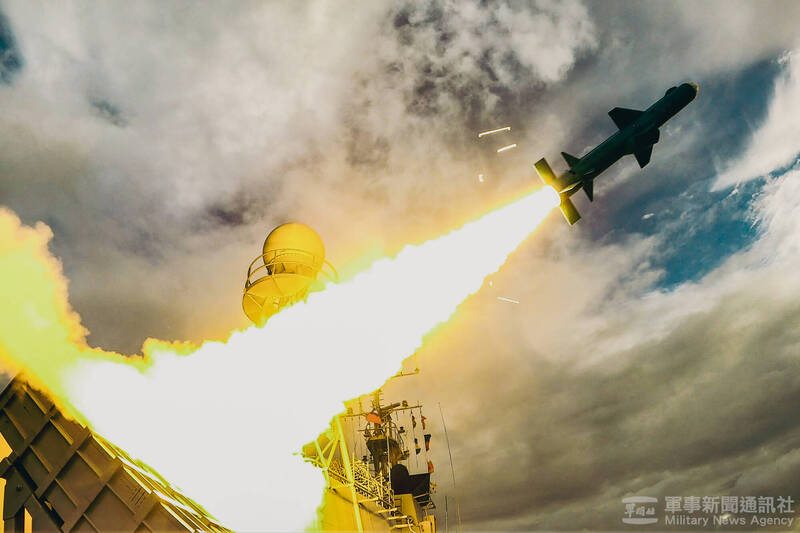

雄風二型飛彈儘管已服役多年，不過其可靠的設計與成熟的構造，至今仍然為我國反艦飛彈基礎戰力，並且透過不斷升級，成為不容小覷的力量。圖為海巡艦艇射擊雄二反艦飛彈。（軍聞社提供）
飛彈「大腦」與爆破戰鬥部
飛彈彈頭部分，最前方的白色鼻罩內為主動導引雷達，彈頭上方外凸的黑色感測器為影像式紅外線尋標器，雷達後方則為由非常多電路板組成的導引電腦，是飛彈接收目標資訊到下指令給動力單元間的中樞大腦；而飛彈的背上有一段外凸的管線艙間連接飛彈前部與後部，裏頭充滿了集束的線路，導引電腦正是透過這束線路將指令傳給動力單元。

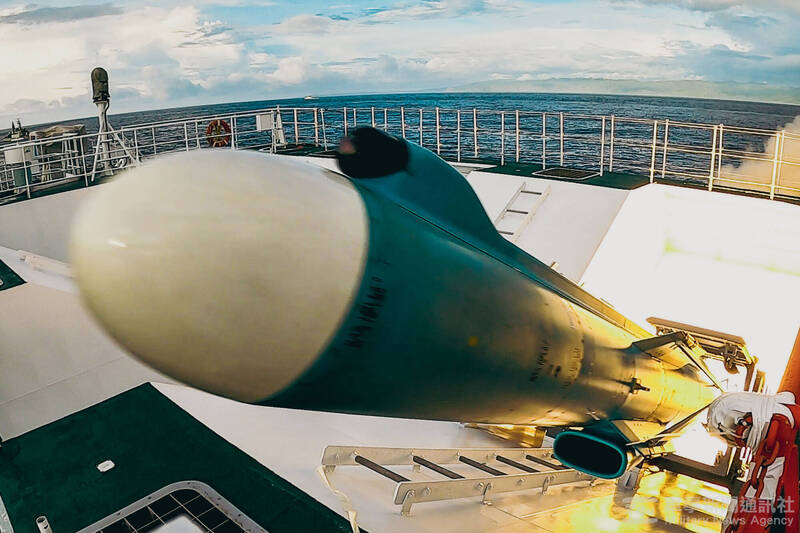

彈體最前方的白色鼻罩內為主動導引雷達，在掠海飛行模式中，具射後不理能力，飛彈在抵達預定區域時才打開彈頭內主動雷達尋標器索敵。（記者劉宇捷攝影）
雄二採掠海飛行模式，具射後不理能力，發射初期採慣性導引，中途利用資料鏈導引，抵達預定區時打開彈頭內主動雷達尋標器，在接近目標時打開彈頭上方紅外線感測器，以雙尋標器（雷達＋紅外線）方式追蹤，由於海面雜波容易影響雷達訊號的判斷，因此兩個訊號源得同時比對並互作備援，提高各環境終端追瞄的精準度與穩定度。
彈頭上方外凸的黑色感測器為影像式紅外線尋標器，雷達後方則為由非常多電路板組成的導引電腦，是飛彈接收目標資訊到下指令給動力單元間的中樞大腦。（記者劉宇捷攝影）
而導引段的後方即是存放火藥的地方，前方有一個半圓形、負責引爆的裝藥彈頭部，主要的殺傷爆破則是依靠後部百餘公斤的炸藥，內裝有預鑄破片H6炸藥；在攻擊威力方面，據傳雄二能貫穿8層艦體鋼板隔艙並引爆艦內燃油，產生由內而外的破片殺傷。
液態燃料與「逆向」的渦輪動力
動力方面，雄風二型採用的燃料為液態燃料，並存放於裝藥後方的彈體部分。液態燃料具有穩定且消耗速度慢的優點，但相對產生的推力有限，相比固態火箭燃料具有超大推力的優點，但後著的燃燒消耗速度非常快，不利於長時飛行。
在雄二飛彈中，固態燃料最終只用於彈尾的助推器上，作為瞬間提供初始速度，推飛彈離開發射箱及產生速度讓發動機啟動之用，在飛彈飛行數秒鐘後，燃燒完的火箭助推器會自動與彈體脫離而落下，飛彈則開始依自身的渦輪動力飛行。
在雄二飛彈中，固態燃料最終只用於彈尾的助推器上，作為瞬間提供初始速度，推飛彈離開發射箱及產生速度讓發動機啟動之用，並瞬間產生巨大的火光。（軍聞社提供）

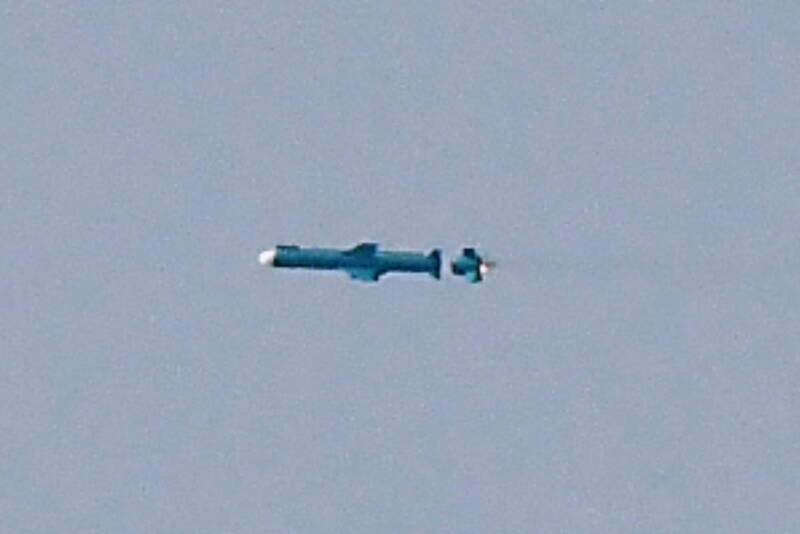

在飛彈射出飛行數秒鐘後，尾巴燃燒完的火箭助推器會自動與彈體脫離而落下，飛彈則開始依自身的渦輪動力飛行。（資料照/記者蔡宗憲攝）
雄風二型的彈體後半段整個都是動力艙，裡頭最初是採用以色列貝特謝梅什（Bet Shemesh）發動機公司的「梭烈4」渦輪噴射發動機，該發動機於1980年左右透過專案而進口200具，並於航發中心授權組裝，採購代號名為「介山計畫」。
然而，以色列後來在我國量產後續飛彈時拒絕售我第二批發動機，而後中科院以「自立計畫」進行引擎的自產規畫，約於1993年克服了技術、轉換改良，並使用10年的時間完成仿製發動機的逆向工程，解決問題並對之後雄二飛彈後續的動力升級，有很大的幫助。
雄二飛彈完成後，中科院在2000年一面研發陸射型雄二，一面對海軍的第一批次雄二進行改良，並成功研發雄二增程型，於2014年量產，射程大幅提升。

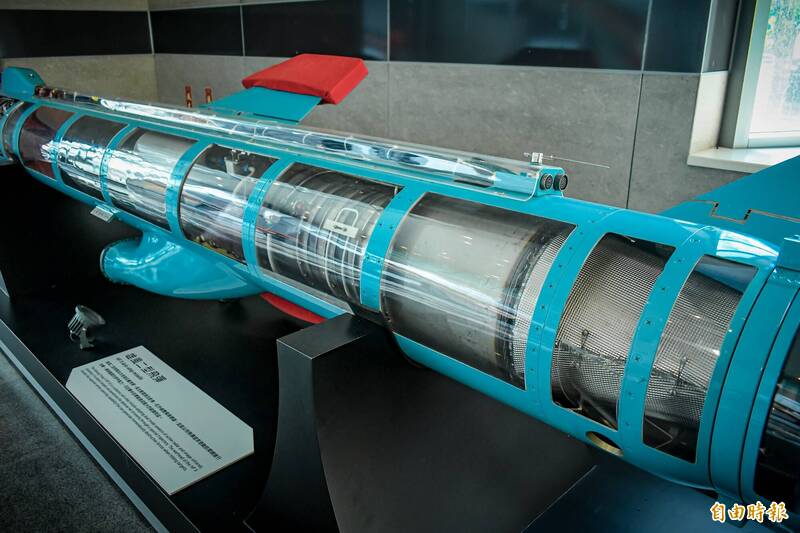

雄風二型的彈體後半段整個都是動力艙，裡頭最初是採用以色列貝特謝梅什（Bet Shemesh）公司的「梭烈4」渦輪噴射發動機，後來改用逆向工程自製的噴射引擎。（記者劉宇捷攝影）
升級再升級
雄風二型飛彈自1989年左右問世以來，也已服役逾30載，作為自研自製的飛彈，要升級改版也是相對很好的載台，在其服役過程中，也以其為基礎，陸續機密研製出對地打擊的雄風二E型巡弋飛彈，以及以雄二E為基礎再增程改良的「雄昇」飛彈。而雄二飛彈的研製初期，還曾製作過非常小數量的「空射」版雄二飛彈，並曾實際以A-3雷鳴攻擊機實彈射擊驗證，但空軍最後並未採購，僅雷雄小組做特殊戰備任務使用。

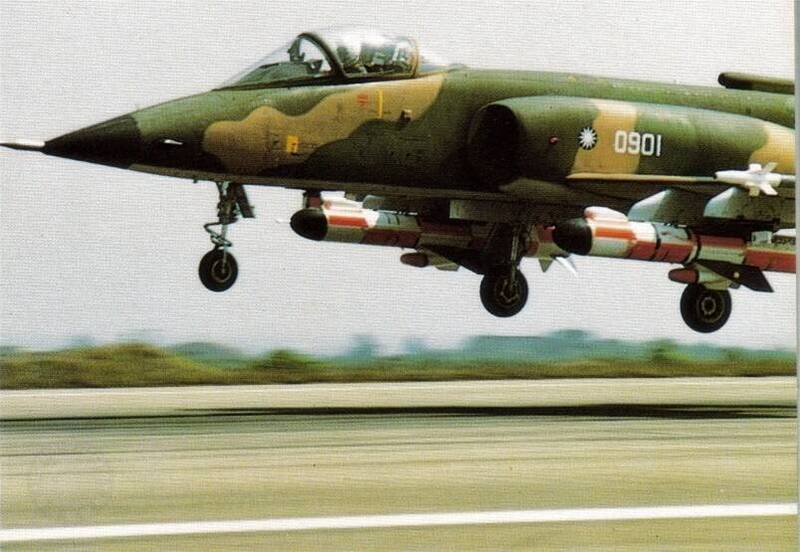

雄二飛彈的研製初期，還曾製作過非常小數量的「空射」版雄二飛彈，並曾實際以A-3雷鳴攻擊機（如圖）實彈射擊驗證，但最終空軍並未採購，僅雷雄小組做特殊戰備任務使用。（資料照/漢翔提供）
儘管外界目前無法得知對地攻擊型的雄二E與增程型的雄昇飛彈，實際是如何改良運作的，也難以單從現有的雄二構造去知悉。

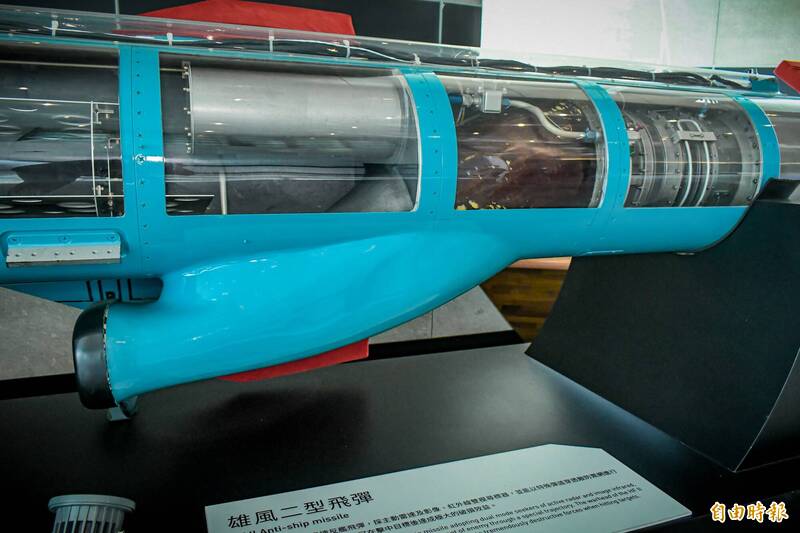

儘管外界目前無法得知對地攻擊型的雄二E與增程型的雄昇飛彈，實際是如何改良運作的，不過飛彈的氣動外型及動力的改進升級，對於飛彈的射程能有著不小的幫助。（記者劉宇捷攝影）
據公開的資料推估，標準的雄風二型長度約為4.8公尺、彈體直徑約0.4公尺，全重約685公斤、彈頭量約180公斤，爆炸當量約243公斤的TNT炸藥，而其速度最高不超過音速，約落在0.85馬赫（每小時1041公里），約與我國勇鷹高教機0.84馬赫的速度相當。雄風二型的飛行高度落在5至250公尺之間，作戰範圍約20-148公里，增程型可達250公里，而改版的雄二E以及「雄昇」飛彈當然遠超這個數字。
雄風二型系列與雄昇飛彈在近年仍在執行的「海空戰力提升計畫」中，也被列為新生產的項目，不過實際投產的子型號與數量目前尚不得而知。圖為海巡艦艇射擊雄二反艦飛彈，展現平戰轉換能力。（軍聞社提供）
據透露，有台版的「戰斧飛彈」之稱的雄二E地對地巡弋飛彈分為A型、B型彈兩款，A彈射程500公里，B彈為1000-1200公里，兩款彈的引擎不同，B型彈採用渦輪扇引擎推進系統，可以在省油的狀態下飛的更遠；雄二E的A型於2004年完成試射，雄二E的B型則於2007年完成試射，兩彈現皆已量產部署，但直至近年才極為罕見的低調進行實彈射擊。
雄風二型系列與雄昇飛彈在近年仍在執行的「海空戰力提升計畫」中，也被列為新生產的項目，不過實際投產的子型號與數量為何，目前基於國安考量尚不得而知。
